สถานที่กำเนิด	จีน
ชื่อแบรนด์	TRI
ได้รับการรับรอง	CE,ISO
หมายเลขรุ่น	TR7007Q Plus
จำนวนสั่งซื้อขั้นต่ำ	1
ราคา	สามารถต่อรองได้
รายละเอียดการบรรจุ	การบรรจุแบบมาตรฐาน
เวลาการส่งมอบ	1-2days
เงื่อนไขการชำระเงิน	L/C, D/A, D/P
สามารถในการผลิต	เวลานาน

สภาพ	ใหม่/ใช้แล้ว	ความเร็ว	ความเร็วสูง
คุณภาพ	ดีมาก	เลขส่วน	TR7007Q Plus
สต็อค	กับหุ้น	ความแม่นยำ	ความแม่นยําสูง
เน้น	เครื่อง 3D SPI SMT , เครื่อง SMT 3D การตรวจสอบสับผสม , เครื่อง SMT TR7007Q Plus

ระบบแสง
วิธีการถ่ายภาพ	การถ่ายภาพที่หยุดและไป
กล้อง	4 Mpix หรือ 12 Mpix (การตั้งค่าโรงงาน)
ความละเอียดภาพ	5.5 μm, 6 μm, 10 μm, 15 μm (การตั้งค่าโรงงาน)
การส่องแสง	การปรับปรุงแสง 2 มิติ (RGB+W)
เทคโนโลยี 3 มิติ	รูปแบบขอบดิจิตอล 4 ทาง
สนามมอง	4MP กล้องเชื่อมต่อ-
	@ 10 μm: 20.3x20.3 มม.
	@ 15 μm: 30.5x30.5 มิลลิเมตร

	12 MP กล้องเชื่อมต่อ-
	@ 5.5 μm: 22.5x16.5 มม.
	@ 10 μm: 40.6x30.7 มม.
	@ 15 μm: 61x46 มม

	12 MP CoaXPress-
	@ 6 μm: 24.3x18.4 มม.
	@ 10 μm: 40.6x30.7 มม.
	@ 15 μm: 61x46 มม
ผลการตรวจ
ความเร็วการถ่ายภาพ	4 MP Camera Link: สูงสุด 3 FOV/sec
	12 MP Camera Link: สูงสุด 1.8 FOV/sec
	12 MP CoaXPress: สูงสุด 2.6 FOV/วินาที
ความละเอียดความสูง	@10 μm/15 μm: 0.45 μm
ความละเอียดความสูง	@5.5 μm/6 μm: 0.22 μm
ขนาดสูงสุด	@10 μm/15 μm: 420 μm/750 μm
	@5.5 μm/6 μm: 210 μm/310 μm

	* บนเป้าหมายการปรับระดับ
ตารางเคลื่อนไหวและการควบคุม
การควบคุมแกน X	สกรูลูกบอล + เครื่องควบคุมการเคลื่อนไหว EtherCAT
การควบคุมแกน Y	สกรูลูกบอล + เครื่องควบคุมการเคลื่อนไหว EtherCAT
การควบคุมแกน Z	สกรูลูกบอล + เครื่องควบคุมการเคลื่อนไหว EtherCAT
ความละเอียดของแกน X-Y	0.5 μm
ความละเอียดของแกน Z	1 μm
การจัดการกับคณะกรรมการ
ขนาด PCB มากที่สุด	TR7007Q Plus:@5.5 μm, 6 μm - 400 x 330 mm, @10 & 15 μm - 510 x 460 mm
	TR7007Q Plus DL:@10 μm, 15 μm - 510x310 mm x 2 เลน, 510x590 mm x 1 เลน
	TR7007LQ Plus:@6 μm, 10 μm, 15 μm - 765 x 610 มิลลิเมตร
ความหนาของ PCB	0.6 - 5 มิลลิเมตร
น้ําหนัก PCB มากที่สุด	3 กิโลกรัม ไม่ต้องเลือก: 5 กิโลกรัม
ความสะอาดสูงสุด	@5.5 μm, 6 μm: 25 mm; @10 μm, 15 μm: 50 mm
ความสะอาดด้านล่าง	40 มม
ความสะอาดด้านขอบ	3 มม.
ความสูงของคอนเวียร์	880 920 มม.

	* SMEMA รองรับ
ฟังก์ชันการตรวจสอบ
ความผิดพลาด	พิมพ์พิมพ์ไม่เพียงพอ
	พิมพ์พิมพ์เกิน
	ความบิดเบือนรูปร่าง
	การหายไปของพีสต์และสะพาน
การวัด	ความสูง
	พื้นที่
	ปริมาณ
	คอมเพิร์ต
ขนาด
WxDxH	TR7007Q Plus: 1000 x 1400 x 1650 มิลลิเมตร
	TR7007Q บวก DL: 1000 x 1500 x 1650 มิลลิเมตร
	TR7007LQ Plus: 1365 x 1720 x 1710 มิลลิเมตร

	หมายเหตุ: ไม่รวมตึกสัญญาณ ความสูงตึกสัญญาณ 515 มม.
น้ําหนัก	TR7007Q Plus: 775 กิโลกรัม
	TR7007Q บวก DL: 825 kg
	TR7007LQ Plus: 982 กิโลกรัม

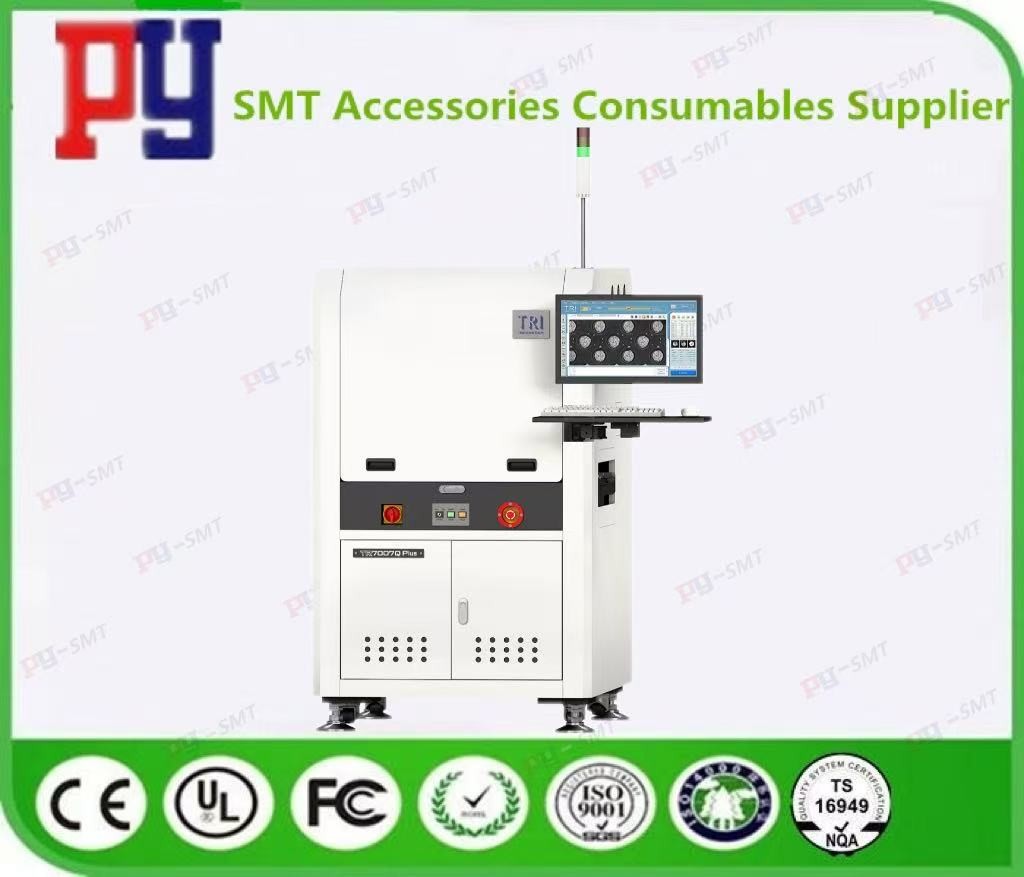

เครื่อง SMT 3D การตรวจสอบพิมพ์ Solder Paste (SPI) TR7007Q Plus สําหรับผลการตรวจสอบที่แม่นยํา
