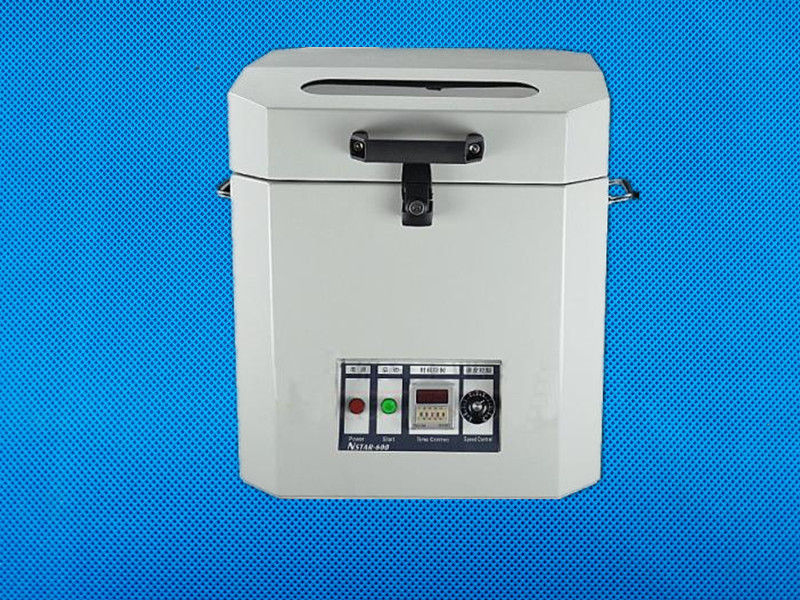

PCB Assembly อุปกรณ์การประกอบ SMT เครื่องผสมครีมดีบุก / เครื่องผสมวางประสาน

เมนเฟ

1. บทนำ
การปฏิวัติของแรงเหวี่ยงที่สร้างขึ้นโดยวางผสมอัตโนมัติแรงที่เกิดจากการหมุนของเพลาหมุนและมุม 45 องศาถังตั้งอยู่ในปลายด้านบนของการเคลื่อนไหววางวางอย่างต่อเนื่องตั้งอยู่ที่ด้านล่างของ ท่อไปยังถังด้านบนวางรอบการเคลื่อนไหว, การก่อตัวของประเภทการกระทำพายุทอร์นาโดช่องทาง, ทำให้การผสมวางเรียบและอ่อนนุ่ม, deaeration ถึงความหนืดที่เหมาะสมหลังจากผสมวางมีความสามารถในการเปียกที่ดี, การแพร่กระจายสม่ำเสมอ, พิมพ์ที่ยอดเยี่ยม ประสิทธิภาพที่ดีที่สุดของการบัดกรี reflow เมื่อลักษณะของมันมีดังนี้:

A, การผสมไม่ต้องใช้การวางกะทันหันก่อนของน้ำแข็ง
B, วงจรควบคุมพิเศษเวลาผสมและความเร็วสามารถปรับได้ใช้งานง่าย
C, วางการหมุน 45 องศาตามแนวแกนไม่ได้ติดอยู่กับการวางฝาถัง
D วิ่งเรียบเสียงต่ำด้วยอุณหภูมิธรรมชาติในกระบวนการผสมผลของการเอาฟองอากาศ
E, วางหม้อโดยไม่ต้องเปิดฝาสะดวกปลอดภัยเหมาะสำหรับบรรจุต่างๆวางหม้อหนีบ
F, ไม่มีน้ำไม่ทำลายรูปร่างของดีบุก
G, Power 220V เดียวกับอุปกรณ์ความปลอดภัยเพื่อความปลอดภัยส่วนบุคคล

2, การติดตั้ง
A, ลบบรรจุภัณฑ์อ่านคู่มือนี้อย่างระมัดระวัง มือของเขาที่ด้านล่างของตำแหน่งเครื่องโฮสต์กล่าวถึงโฮสต์ในทิศทางที่ถูกต้องและวางข้อกำหนดพื้นมั่นคงโฮสต์มั่นคง
B, โปรดตรวจสอบการใช้ข้อมูลจำเพาะของเครื่อง (AC220V) และข้อกำหนดแรงดันไฟฟ้าของเมือง
C, เปิดล็อคเปิดฝาเครื่องมืออุปกรณ์การดำเนินการปฏิวัติตามเข็มนาฬิกาและติดตั้งควรจะวางหม้อมากขึ้นจะหมุนที่สอดคล้องกัน
D, ยืนยันแหล่งจ่ายไฟถูกต้องและสวิตช์ไฟอยู่ในตำแหน่งปิด / ปิด ..
E. ในฐานะที่เป็นคุณภาพของการวางประสานและสภาพในตู้เย็น, ปรับเวลาแผงที่ตั้งไว้เพื่อเวลาผสมที่ดี
F, ในการหยุดการทำงานของเครื่อง, ตามกำลังเพื่อเปิดกุญแจ, หยุดและยกเลิกการทำงาน
3 เรื่องต้องให้ความสนใจ
มันเป็นสิ่งต้องห้ามอย่างเคร่งครัดในการทำงานการดำเนินการในกรณีที่เปิดฝาครอบหรือฝาครอบของเครื่อง, การผลิตทำงานหลังจากที่เครื่องเปิดฝาครอบจะต้องรอให้เครื่องหยุดอย่างสมบูรณ์แล้วเปิด จะมีการสั่นไหวเมื่อเครื่องเคลื่อนย้าย, ดังนั้นเครื่องจะต้องอยู่ในที่มั่นคงและมั่นคง, หากเครื่องทำงานเมื่อการสั่นสะเทือนที่รุนแรงผิดปกติมากเกินไป, ปิดเครื่องทันที, หลังจากที่เครื่องหยุดทำงาน, จากนั้นเปิด ตรวจสอบปกได้รับการยกเว้น
4 พารามิเตอร์อุปกรณ์
แรงดันใช้งาน: AC220V (60HZ) 40W
ความเร็วในการทำงาน: ครั้งแรก: 1400RPM: ครั้งที่สอง: 400RPM
ขนาด: 410 * 410 * 490MM (WDH)
น้ำหนักสุทธิ / น้ำหนักรวม: 40 กิโลกรัม / 45 กิโลกรัม
การตั้งค่าเวลา: 0.1-9.9 วินาทีปรับ 0.1S ต่อครั้ง
10-30 วินาทีปรับ 1.0S ต่อครั้ง
5, ขั้นตอนการทำงาน
ขั้นตอนที่ 1: เปิดล็อคจับและครอบคลุมจากนั้นยืนยัน
ที่ไม่มีสิ่งอื่นภายใน

ขั้นตอนที่ 2: นำออกมาวางประสานและ counterpoise (500g)

ขั้นตอนที่ 3: วางประสานบัดกรีและ counterpoise ลงในหม้อ (ทำเครื่องหมาย: ถ้าสูงสุดสองหม้อในเวลาเดียวกันก็ต้องลบ counterpoise)

ขั้นตอนที่ 4: กรุณาหมุนด้วยมือยืนยันว่าจะไม่ส่งผลกระทบต่อกันและกัน จากนั้นปิดฝาครอบและสวิตช์เปิดปิด

ขั้นตอนที่ 5: ตั้งค่าเวลา maxing ที่ดีกว่า 5 นาทีสำหรับการอ้างอิง (เครื่องหมาย: ตัวควบคุมเวลา: H- ชั่วโมง, M-นาที, S-วินาที, แสดง 05M00, ไม่เป็นไร)

ขั้นตอนที่ 6: กดปุ่มเริ่มต้นในภายหลังแสงทำงานจะเป็นแสงจากนั้นตัวผสมการวางประสานเริ่มต้นเพื่อให้การวางประสานสูงสุดโดยอัตโนมัติจนกว่าจะเสร็จสมบูรณ์จากนั้นขั้นตอนโดยอัตโนมัติ

ขั้นตอนที่ 7: ผสมอย่างสมบูรณ์ในภายหลังกดปุ่มเริ่มแล้วปิดสวิตช์
6, การบำรุงรักษา
เครื่องผสมตะกั่วบัดกรีเป็นเครื่องจักรขนาดเล็กที่แม่นยำดังนั้นจำเป็นต้องบำรุงรักษาบ่อยครั้งยืดอายุการใช้งาน
A, ต้องใช้แบริ่งที่ปิดสนิทเครื่องจะต้องรักษาความสะอาด
B, สายพานหมุนอุปกรณ์สินค้าไม่คงทนหากมีความเสียหายให้ทันเวลาเปลี่ยน
7 มาร์ค
ถ้าคุณต้องการถังผสมสองประสานวางพร้อมกันเพื่อยืนยันว่าน้ำหนักของมันคือประมาณเท่ากับความแตกต่างไม่เกิน 50 กรัม, ถ้าคุณต้องการหม้อผสมวางตามน้ำหนักของบัดกรีวางเพื่อเลือก 500 กรัม counterpoise หรือด้วยการบัดกรีเศษที่ว่างเปล่าวางหม้อลงในน้ำหนักเทียบเท่าหรือรายการอื่น ๆ เมื่อน้ำหนักสมดุลเพื่อหยุดการทำงานของเครื่องตามอำนาจในการเปิดกุญแจหยุดและยกเลิกการดำเนินงานการดำเนินการเพื่อเปิดฝาเครื่อง โอกาสนี้จะหยุดทำงานโดยอัตโนมัติฝาครอบด้านบนได้รับการคุ้มครองหลังจากดำเนินการผสมโดยไม่ต้องกดสวิตช์ไฟ
