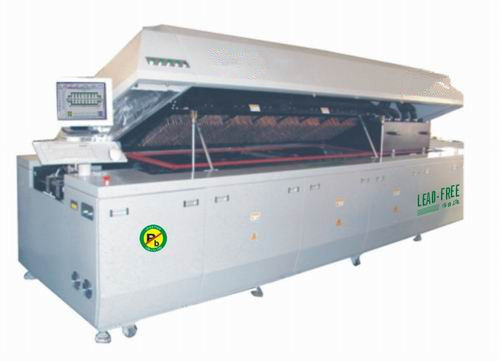

อุปกรณ์ประกอบ SMT อัตโนมัติ 10 โซนนำฟรีเตาอบ Reflow ไนโตรเจน

1. Lenovo PC, ระบบปฏิบัติการ windows 7, หน้าจออินเตอร์เฟสภาษาจีน - อังกฤษ

2. ข้อมูลการผลิตทั้งหมดจะถูกสำรองโดยอัตโนมัติซึ่งเหมาะสำหรับการจัดการ ISO9000

3. การวินิจฉัยข้อผิดพลาดอัจฉริยะแสดงการเตือนภัยและแสดงรายการ

ปรับปรุงประสิทธิภาพการถ่ายเทความร้อน 4.15% ซึ่งเหมาะสำหรับกระบวนการเชื่อมที่ปราศจากสารตะกั่ว

5. รางไกด์นั้นผ่านการอบชุบด้วยความร้อนเป็นพิเศษมันยากที่จะหลุดออกจากรูปร่าง

6. แขวนหลักเสริมซึ่งสามารถหลีกเลี่ยงการเปลี่ยนรูปและ PCB ติดขัด

7. ซีเมนส์ควบคุม PLC ทนทานมากขึ้นและมีเสถียรภาพ

8. เตาอบ reflow ประหยัดพลังงานมากที่สุด

คุณสมบัติของสินค้า:

เครื่องใช้วิธีการทำความร้อนของคณะกรรมการนำเข้าความร้อนที่มีแม้กระทั่งอุณหภูมิและประสิทธิภาพการชดเชยความร้อนสูงเหมาะอย่างยิ่งสำหรับการขายของส่วนประกอบ BGA CSP
การออกแบบล้อลมสิทธิบัตรสามารถรับประกันความเร็วลมความเร็วลมที่สามารถปรับได้โดยการแปลงความถี่
โซนอุณหภูมิทั้งหมดใช้วงจร didependent บีบบังคับควบคุม PID และรูปแบบการให้ความร้อนขึ้นและลงซึ่งทำให้อุณหภูมิของเตาอบที่ถูกต้องด้วยความจุความร้อนขนาดใหญ่
ความร้อนเร็วใช้เวลาน้อยกว่า 30 นาทีจากอุณหภูมิปกติจนถึงอุณหภูมิในการทำงาน
มอเตอร์กำลังสูงความเร็วสูงนำเข้าคุณภาพสูงลมร้อนที่สร้างขึ้นมีความเสถียรโดยไม่มีการสั่นสะเทือนและเสียงรบกวน
ฝาครอบด้านบนของเตาอบถูกยกขึ้นโดย handspike ไฟฟ้าปลอดภัยและเชื่อถือได้
โซ่ลำเลียงแบบขนาน inphase ของโซ่และตาข่ายซึ่งใช้ขั้นตอนการควบคุมความเร็วน้อย
แทร็กที่ทำจากอลูมิเนียมอัลลอยด์พิเศษที่มีความแม่นยำสูงและระบบหล่อลื่นโซ่แบบโซ่ความเข้มสูง
ฟังก์ชั่นป้องกันการปิดไฟของ UPS ซึ่งช่วยให้มั่นใจว่าเอาต์พุตปกติของบอร์ด PCB โดยไม่มีความเสียหายหลังจากปิดเครื่อง
ระบบควบคุมซอฟต์แวร์การเขียนโปรแกรมที่มีประสิทธิภาพของมันสามารถตรวจจับอุณหภูมิออนไลน์ของ PCB และสามารถวิเคราะห์บันทึกและพิมพ์
โค้งข้อมูล
โปรโตคอล MODBUS ถูกนำมาใช้ในการสื่อสาร PC และ PLC ทำงานได้อย่างเสถียรโดยไม่ต้องหยุดระบบ
ตรวจสอบและแสดงสภาพการทำงานของเตาอบโดยอัตโนมัติพารามิเตอร์ของเตาอบสามารถแก้ไขได้ตลอดเวลา
การออกแบบประสานพิเศษการประหยัดอุณหภูมิที่ดีที่สุดการใช้พลังงานต่ำสุดในสาขาเดียวกัน
ระบายความร้อนด้วยน้ำอย่างรวดเร็วและสม่ำเสมอสามารถควบคุมความเร็วด้วยการแปลงความถี่โดยไม่ทำให้อุณหภูมิกลับคืน
จุดบัดกรีเรียบและส่องแสง
เครื่องวัดอัตราการไหลของไนโตรเจนช่วยให้คุณทราบถึงการไหลของไนโตรเจนได้ตลอดเวลา
การสกัดออกซิเจนและการชาร์จอย่างรวดเร็วด้วยไนโตรเจนซึ่งให้ไนโตรเจนความบริสุทธิ์สูงได้อย่างง่ายดาย
เทคโนโลยีไนโตรเจนในแนวตั้งป้องกันการรั่วไหลเพื่อป้องกันการรั่วไหลของไนโตรเจน

รุ่น W7720 W8820

W1020
โครงสร้างโซน

ส่วนความร้อนของพารามิเตอร์ Top7 / Bottom7 Top8 / Bottom8 Top10 / Bottom10
โซนร้อนยาว 2625 มม. 3000 มม. 3750 มม
จำนวนโซนความเย็น Top1 / Bottom1
ส่วนการขนส่งของพารามิเตอร์
ความกว้างสูงสุดของ PCB ประเภทรถไฟ 350mm ตาข่ายเข็มขัดชนิด 420mm
รางปรับระยะได้ 50-350 มม
ทิศทางของสายพานลำเลียง L → R (R → L)
ประเภทการตรึงของ Rail Front Rail คงที่ (ตัวเลือก: แก้ไข Rail ด้านหลัง)
สายพานลำเลียงความเร็วตาข่าย 880 ± 20 มม., โซ่ 900 ± 20 มม
สายพานลำเลียงชนิด Chaim + Mesh
ความเร็วของสายพานลำเลียง 200-2000mm / นาที
ควบคุมส่วนของพารามิเตอร์
แหล่งพลังงาน 3 เฟส 5 Wores (380V 50 / 60Hz)
พลังงานปกติ 33Kw 38Kw 46Kw
พลังงานเริ่มต้น Approx.8Kw Approx.9.5Kw Approx.11Kw
เวลาอุ่นเครื่อง 20 นาที
ช่วงอุณหภูมิห้องอุณหภูมิ ature-350 ℃
การควบคุมอุณหภูมิคอมพิวเตอร์เต็มรูปแบบ (เครื่องดนตรี) การควบคุมวงปิด PID, ไดรฟ์ SSR
ควบคุมอุณหภูมิ LCD PC + PLC
ความแม่นยำในการควบคุมอุณหภูมิ± 1 ℃
ข้อผิดพลาดการกระจายอุณหภูมิ PCB ± 1-2 ℃
วิธีระบายความร้อนมาตรฐาน: Forced-Air Type (ตัวเลือก: Water-Chiller)
ไฟเตือนภัยทาวเวอร์หล่นบอร์ด: อุ่นสีเหลือง; เขียว - ปกติ; แดง - ผิดปกติ
สัญญาณเตือนที่ผิดปกติอุณหภูมิผิดปกติ (อุณหภูมิสูงมาก / ต่ำเป็นพิเศษ)
พารามิเตอร์ของร่างกาย
น้ำหนักโดยประมาณประมาณ 1400Kg ประมาณ. 1600Kg ประมาณ 2 กก
ขนาด (มม.) L × W × H LL4650 × W1200 × H1450 LL5000 × W1200 × H1450 L5700 × W1200 × H1450
ปริมาณไอเสีย 10M3 / นาที 2 ใช้งาน ￠ 180MM
