เครื่อง Reflow เตาอบอุปกรณ์ประกอบ SMT Profiler ความร้อน Orginal สภาพใหม่

SMT เตาอบ Reflow เครื่องร้อน Profiler KIC เริ่ม 2 ข้อดี Profling

Exceptional ValueThe KICstart2 ™ thermal profiler utilizes core technologies developed by KIC, the world's premier thermal profiling company, and is supported by KIC's worldwide organization. คุ้มค่าสุดยอดเครื่องสร้างความร้อน KICstart2 ™ใช้เทคโนโลยีหลักที่พัฒนาโดย KIC ซึ่งเป็น บริษัท ทำโปรไฟล์ระบายความร้อนชั้นนำของโลกและได้รับการสนับสนุนจากองค์กรทั่วโลกของ KIC Packaging these innovative technologies into a low-cost system, the KICstart2 is an ideal cost effective thermal profiler. การบรรจุเทคโนโลยีที่เป็นนวัตกรรมเหล่านี้ไว้ในระบบต้นทุนต่ำ KICstart2 เป็นเครื่องสร้างโปรไฟล์ความร้อนที่คุ้มค่า

Ease of UseThe KICstart2 profiler has everything you need to quickly acquire an accurate profile, without complicated features that can slow you down. ความง่ายดายในการใช้งาน KICstart2 Profiler มีทุกสิ่งที่คุณต้องการเพื่อรับโปรไฟล์ที่แม่นยำอย่างรวดเร็วโดยไม่มีคุณสมบัติที่ซับซ้อนที่ทำให้คุณช้าลง For applications where all you want is your product's thermal profile, immediately with no fuss, the KICstart2 is for you. สำหรับแอปพลิเคชันที่ทุกสิ่งที่คุณต้องการคือโพรไฟล์ความร้อนของผลิตภัณฑ์ของคุณทันทีโดยไม่ต้องยุ่งยาก KICstart2 เหมาะสำหรับคุณ The patented design concept automatically identifies the location of each oven heating zone, so no or few measurements are required. แนวคิดการออกแบบที่จดสิทธิบัตรจะระบุตำแหน่งของแต่ละโซนให้ความร้อนโดยอัตโนมัติดังนั้นจึงไม่จำเป็นต้องทำการวัด This design automatically corrects for different TC locations on the part, aligning them for improved profile graph viewing. การออกแบบนี้แก้ไขโดยอัตโนมัติสำหรับตำแหน่ง TC ที่แตกต่างกันในส่วนการจัดตำแหน่งเพื่อปรับปรุงการดูกราฟโปรไฟล์ Production down time is reduced when using the Manual Prediction software which enables the process engineer an instant “trial and error” capability when searching for more suitable oven recipes. เวลาในการผลิตลดลงเมื่อใช้ซอฟต์แวร์การคาดการณ์ด้วยตนเองซึ่งช่วยให้วิศวกรกระบวนการสามารถ "ทดลองและข้อผิดพลาด" ได้ทันทีเมื่อค้นหาสูตรเตาอบที่เหมาะสมยิ่งขึ้น The profiling data is automatically transferred to a PC when plugging in the USB cable. ข้อมูลการทำโปรไฟล์จะถูกถ่ายโอนไปยังพีซีโดยอัตโนมัติเมื่อเสียบสาย USB With its easy to use and intuitive software, new personnel can be trained in record time. ด้วยซอฟต์แวร์ที่ใช้งานง่ายและใช้งานง่ายบุคลากรใหม่สามารถฝึกอบรมได้ในเวลาที่บันทึก

Instant Process AnalysisOnce your profile has completed, the KICstart2 automatically analyzes your process using the Process Window Index™ (PWI™). การวิเคราะห์กระบวนการทันทีเมื่อโปรไฟล์ของคุณเสร็จสมบูรณ์ KICstart2 จะวิเคราะห์กระบวนการของคุณโดยอัตโนมัติโดยใช้ Process Window Index ™ (PWI ™) The PWI is a single number that measures how well your profile fits within your product's thermal process window (See the Process Window Index data sheet for details). PWI เป็นตัวเลขเดียวที่วัดว่าโปรไฟล์ของคุณเหมาะสมกับหน้าต่างกระบวนการระบายความร้อนของผลิตภัณฑ์ได้อย่างไร (ดูแผ่นข้อมูลดัชนีหน้าต่างกระบวนการสำหรับรายละเอียด) The PWI provides an instant and objective conclusion whether your product profile is in spec, eliminating guesswork and opinion from process analysis. PWI ให้ข้อสรุปที่รวดเร็วและตรงตามวัตถุประสงค์ว่าโปรไฟล์ผลิตภัณฑ์ของคุณเป็นข้อมูลเฉพาะกำจัดการคาดเดาและความคิดเห็นจากการวิเคราะห์กระบวนการหรือไม่ This helps you ensure that all your products on all your lines are manufactured with measurable, consistent quality. สิ่งนี้จะช่วยให้คุณมั่นใจได้ว่าผลิตภัณฑ์ทั้งหมดของคุณในทุกสายการผลิตผลิตด้วยคุณภาพที่วัดได้และสม่ำเสมอ

Reliable and RobustThe superior accuracy and reliability of the KICstart2 is nothing less than you would expect from KIC's award winning product line. ความน่าเชื่อถือและความทนทานความแม่นยำและความน่าเชื่อถือที่เหนือกว่าของ KICstart2 นั้นไม่น้อยไปกว่าที่คุณคาดหวังจากสายผลิตภัณฑ์ที่ได้รับรางวัลของ KIC The KICstart2 is a six thermocouple datalogger unit that utilizes solid state technology designed to withstand the daily or weekly thermal cycles for years to come, for both lead-free and leaded assemblies.KICstart your thermal process KICstart2 เป็นเครื่องบันทึกข้อมูลเทอร์โมคัปเปิลหกตัวที่ใช้เทคโนโลยีโซลิดสเตตที่ออกแบบมาเพื่อทนต่อวงจรความร้อนรายวันหรือรายสัปดาห์สำหรับปีต่อ ๆ ไปสำหรับทั้งชุดที่ปราศจากสารตะกั่วและตะกั่ว

KICStart2 ความแม่นยำ: ................... ± 0.5 ° c

ความละเอียด: ................. ตัวแปร 0.3 ถึง 0.1 ° c

อุณหภูมิในการทำงานภายใน: 0 ° C ถึง 105 ° C

อัตราตัวอย่าง: การอ่าน 0.1 ถึง 10 ครั้งต่อวินาที

จุดข้อมูล: ................ 45,000

การเชื่อมต่อ PC: .......... USB 2.0 (Std-A / Mini-B)

ความต้องการพลังงาน: แบตเตอรี่อัลคาไลน์ 9V

ความเข้ากันได้กับเทอร์โมคัปเปิล: 6 ช่องทางหน่วย: ... พิมพ์ K, ช่วงอุณหภูมิมาตรฐาน: ..- 150 ° C ถึง 1050 ° C

ขนาด (ยาว x กว้าง x สูง): 6 ช่องทางหน่วย: 205 มม. x 66 มม. x 20 มม. เทอร์มอลเทอร์มอล: ....................... ดูตารางค่าความคลาดเคลื่อนของอุณหภูมิด้านล่าง

รุ่นของ Datalogger: ข้อมูลจะถูกดาวน์โหลดไปยังคอมพิวเตอร์ผ่านสาย USB หลังจากการรัน

Profiling Reduced to a Single NumberThe PWI measures the profile's fit to the process window in a mathematical and objective manner by using a single number. การทำโปรไฟล์ลดลงเป็นตัวเลขเดียว PWI วัดความพอดีของโปรไฟล์ไปยังหน้าต่างกระบวนการในลักษณะทางคณิตศาสตร์และวัตถุประสงค์โดยใช้ตัวเลขเดียว This aids in optimizing the process by comparing and ranking alternative profiles in terms of their fit to the available process window. สิ่งนี้ช่วยในการปรับกระบวนการให้เหมาะสมโดยการเปรียบเทียบและจัดอันดับโปรไฟล์ทางเลือกในแง่ของความเหมาะสมกับหน้าต่างกระบวนการที่มีอยู่ The lower the PWI, the more efficient and stable the process! ยิ่ง PWI ต่ำลงเท่าใดกระบวนการก็ยิ่งมีเสถียรภาพและมีเสถียรภาพมากขึ้น! (See the PWI data sheet for a detailed explanation) (ดูเอกสารข้อมูล PWI สำหรับคำอธิบายโดยละเอียด)

ข้อกำหนดขั้นต่ำของระบบ

พีซีโปรเซสเซอร์ Dual Core / 1 GHz พร้อมที่เก็บข้อมูลที่มีอยู่ 2 GB RAM2 GB

วิดีโอความละเอียด 1024 x 768/16 บิต

มีพอร์ต USB 1 พอร์ต (สำหรับดาวน์โหลดข้อมูล)

มีพอร์ต USB 1 พอร์ต (สำหรับรหัสซอฟต์แวร์)

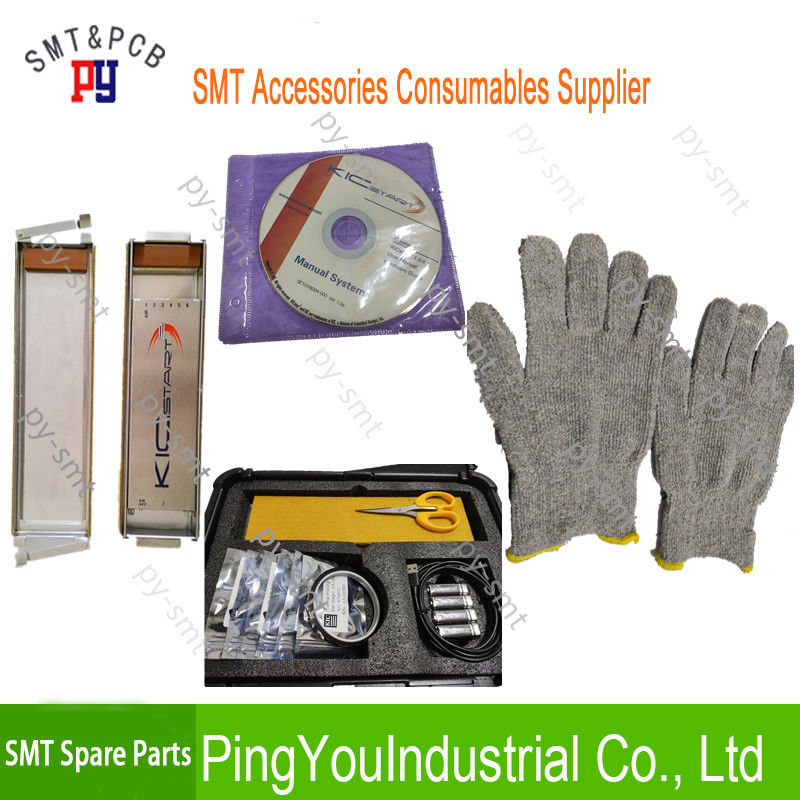

KICStart2 Kit ContentsProfilerThermocouplesThermal ShieldCarrying CaseSoftware CD คู่มือผู้ใช้อิเล็กทรอนิกส์การป้องกันซอฟต์แวร์ Dongle คู่มือฮาร์ดแวร์อิเล็กทรอนิกส์คู่มือสาย USB (ชาย / Mini-B) 9 โวลต์แบตเตอรี่ใบรับรองการสอบเทียบ
