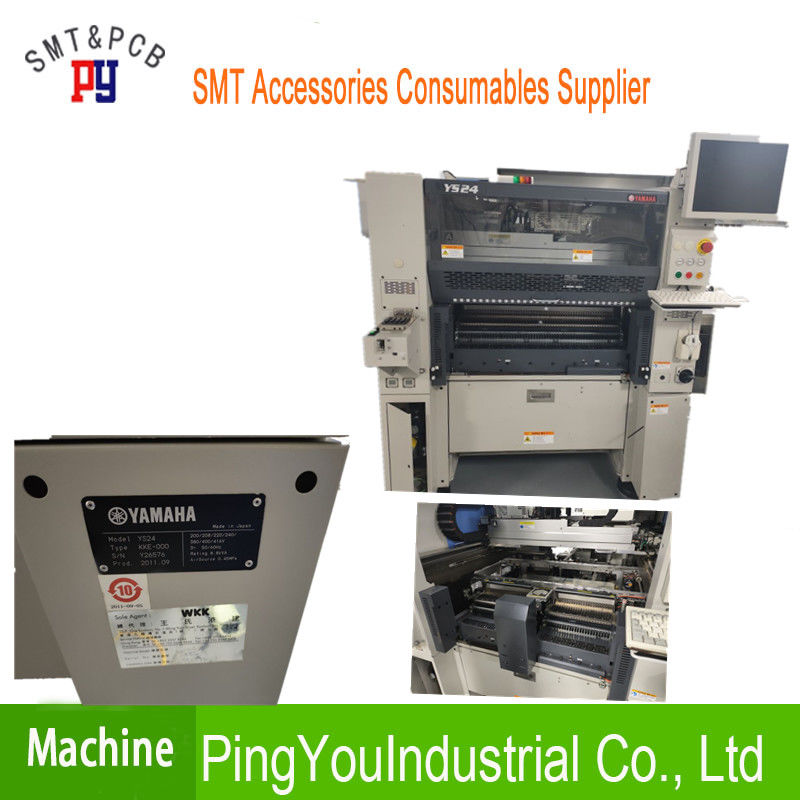

เครื่องโมดูลาร์ YS24 ขนาดกะทัดรัดความเร็วสูงพิเศษ, อุปกรณ์ประกอบ Smt Pcb KKE-000

เครื่องโมดูลาร์ YS24 ขนาดกะทัดรัดความเร็วสูงพิเศษ KKE-000 Smt Pcb Assembly Equipment

เครื่องโมดูลาร์ YS24 ขนาดกะทัดรัดความเร็วสูงพิเศษ KKE-000 Smt Pcb Assembly Equipment

Yamaha YS24 Series Mounter แบ่งออกเป็น Yamaha YS24 และ

Yamaha YS24X รุ่น

Yamaha YS24 / YS24X รองรับพื้นผิวขนาดใหญ่พิเศษ L700 × W460mm

ตารางตำแหน่งคู่ที่ไม่ซ้ำใครของยามาฮ่าระบบรางคู่

การผลิต YS24 ต่อหน่วยพื้นที่ 340,000 CPH / ตารางเมตร

72,000 CPH (0.05sec / CHIP)

ความสามารถในการติดตั้งที่ยอดเยี่ยม

พัฒนาใหม่ "Dual Stage Conveyor" 34kCPH / ㎡

การผลิตในพื้นที่ชั้นยอดของโลก

L700 x W460mm มี PCB ขนาดใหญ่เป็นพิเศษ

สามารถใช้ระบบ YAMAHA Dual Lane ได้

ความจุป้อนสูงสุด 120

0402 ถึง 32 x 32 มม

ส่วนประกอบที่ใช้

72,000 CPH (0.05sec / CHIP)

ความสามารถในการติดตั้งที่ยอดเยี่ยม

พัฒนาใหม่ "Dual Stage Conveyor" 34kCPH / ㎡

การผลิตในพื้นที่ชั้นยอดของโลก

L700 x W460mm มี PCB ขนาดใหญ่เป็นพิเศษ

สามารถใช้ระบบ YAMAHA Dual Lane ได้

ความจุป้อนสูงสุด 120

0402 ถึง 32 x 32 มม

ส่วนประกอบที่ใช้

รุ่น YAMAHA YS24

PCB ที่ใช้บังคับ L50xW50mm – ถึง L700xW460mm

ความแม่นยำในการติดตั้ง +/- 0.05 มม. (+ 3), +/- 0.03 มม. (3)

ความเร็ว 72,000 CPH (0.05 วินาที / CHIP: สภาวะที่เหมาะสมที่กำหนดโดย Yamaha Motor)

ส่วนประกอบที่ใช้งานได้

0402 ถึง 32x32mm สูงสุด (สูง 6.5 มม. หรือน้อยกว่า)

ประเภทส่วนประกอบ

120 ชนิด (การแปลงม้วนเทปแบบกว้างสุด 8 มม.)

แหล่งจ่ายไฟ

สามเฟส AC 200/208/220/240/380/400/416 V +/- 10%

แหล่งอากาศ

0.45MPa

มิติภายนอก

L1,254x W1,687x H1,445 มม. (ไม่รวมส่วนที่ยื่นออกมา)

น้ำหนัก

Approx. ประมาณ 1,700kg 1,700kg

KLA-M5840-04 ASSO BOARD ASSY 1

2 KLA-M5840-15 ชุดบอร์ดเซอร์โว 1

3 KLA-M5880-02 D. ชุดหน่วยกำลัง 1

4 KLA-M11B0-01 LABEL ผู้ควบคุม 1

5 90K41-001390 LABEL คำเตือน 1

6 KLW-M4209-21 หน่วยระบบ ASSY 1

7 KLW-M4530-00 รีโมตถ้า BOARD ASSY 1 YSM40R-4

KLW-M4530-10 ระยะไกลหาก ASSY ASSY 1 YSM40R-2

8 KLA-M441H-20 VISION BOARD ASSY 2

9 KLA-M4510-01 แม่คณะกรรมการชุด 2

10 KLA-M4250-01 BACKPLANE BOARD ASSY 1

11 KLA-M4262-01 LABEL ผู้ควบคุม 1

12 97602-04308 สกรูหัวกระทะ W / W 12

13 90116-12JA10 สกรูหัวกระทะ W / W 2

14 90K41-001630 LABEL ข้อควรระวัง 1

15 KLA-M4255-10 FLASH DISK 4G 1

เครื่องซักผ้า 90172-00J040, EXTL, สบู่ 1

2 91312-04008 BOLT HEX, SOCKET HEAD 31

3 91312-06008 BOLT HEX, SOCKET HEAD 36

4 92902-04200 เครื่องซักผ้าธรรมดา 2

5 ฟีดเดอร์ -50 KHJ-MK002-20 2

6 KHJ-MK010-20 กรอบรีลยืน 1 1

7 คู่มือ KHJ-MK011-20, พาร์ติชั่น 2 1

8 KHJ-MK012-20 FRAME, REEL STAND 2 1

9 KHJ-MK013-20 เฟรมหลัก 1 1

10 KHJ-MK014-20 เฟรมหลัก 2 1

11 KHJ-MK015-20 เฟรมหลัก 3 1

12 KHJ-MK016-20 เฟรมหลัก 4 1

13 KHJ-MK017-20 เฟรมหลัก 5 1

14 KHJ-MK018-20 กรอบหลัก 6 1

15 KHJ-MK019-20 ดึง 2

16 KHJ-MK020-20 ส่วนที่ 2 12

17 KHY-M373C-10 chain 1

18 KHY-M374C-00 ล้อ 2

19 KHY-M3R16-00 พาร์ติชั่น 12

20 KM0-M3741-00 CASTER 63 2

จานป้อน KHJ-MD201-00 1

2 KHJ-MD202-00 แผ่นข้าง, L 1

3 KHJ-MD203-00 แผ่นข้าง, R 1

4 KHJ-MD204-00 CLAMP PLATE 1

5 ตัวหยุดข้อ จำกัด KHJ-MD205-00 1

6 KHJ-MD206-00 PLN CONNECTOR PLATE 1

7 KHJ-MD207-00 ภายใต้ฝาครอบ 1

8 KHJ-MD208-00 BACK COVER 1

9 KHJ-MD209-00 BASE PLATE 1

10 KHJ-MD210-00 เท้า 4

11 KJJ-M371R-000 คู่มือราง 16P 1

12 KHJ-MD212-00 BKT. 12 KHJ-MD212-00 BKT SWITCH 1 สวิตช์ 1

13 KHJ-MD213-00 REEL HOLDER, FIX. 13 KHJ-MD213-00 REEL HOLDER, แก้ไข 1 1

14 KHJ-MD214-00 ผู้ถือครองรีล, ย้าย 1

15 KHJ-MD110-00 LABEL, PITCH 1

16 KHJ-M4484-02 FDR. 16 KHJ-M4484-02 FDR ST. เซนต์. BOARD ASSY 1 ชุดคณะกรรมการ 1

17 พิทช์ KHJ-M4486-00 LED ASSY 1 ชุด

18 KJ3-M6511-00 วงจรป้องกัน, 1 1

19 KHJ-M537A-00 ตัวกรองเสียงรบกวน 1

20 KHJ-M6561-10 POWER SUPPLY 1 1

21 KHJ-M661B-01 HNS, AC ใน 2 1

22 KHJ-M662A-00 HNS, CP DC24V 1

23 KHJ-M662B-00 HNS, หลอดไฟ 1

24 KHJ-M662C-000 HNS, BRD.PWR 1

25 KHJ-M663C-00 HNS, PITCH ขึ้น 1

26 KHJ-M663D-00 HNS, PITCH DOWN 1

27 KHJ-M663E-00 HNS, PITCH SET 1

28 KHY-M66TE-00 HNS, F. CTRL-FDR. 28 KHY-M66TE-00 HNS, F. CTRL-FDR 1 1

29 KJ3-M662A-00 HNS, AC IN 1 1 ในต่างประเทศ

KJ3-M661A-00 HNS, AC IN 1 1 ชิ้นส่วนในประเทศ

30 KHJ-MD215-001 LABEL, SERIAL 1

31 KHA-M5184-11 ซีล, ฉลาก 1

32 KHY-M6417-00 SEAL, CE 1

สกรู 33 KHY-M372M-00, STAD 2

34 90563-03J100 SPACER BOLT 4

35 92902-03200 เครื่องซักผ้าธรรมดา 4

36 98902-03004 สกรูยึดหัว 4

37 98902-03005 สกรูยึดหัว 28

38 98902-04006 สกรูยึดหัว 10

39 98702-03006 สกรูหัวแบน 8

40 91312-03006 BOLT HEX. 40 91312-03006 BOLT HEX SOCKET HEAD 3 M3X8 SOCKET HEAD 3 M3X8

41 91312-03008 BOLT HEX. 41 91312-03008 BOLT HEX SOCKET HEAD 4 M3X7 SOCKET HEAD 4 M3X7

42 90990-11J003 SCREW, PAN HEAD W / W 16

43 $ NK-3N NYLON CLIP 12

KLF-M3TD2-00 BLOCK, ข้อ 1

2 KLF-M3TD6-00 DUCT,HNS. 2 KLF-M3TD6-00 DUCT, HNS 1 1

3 KMB-M3TD7-00 COVER,HNS. 3 KMB-M3TD7-00 COVER, HNS 1 1

4 KLF-M3TDD-00 BUSH 2

เครื่องซักผ้า POLY 5 KLF-M3TDE-00 0.5 4

6 KLF-M3TDF-00 ขาตั้ง, คอนเนคเตอร์ 2

7 KLF-M3TDG-00 COVER,FES CONN. 7 ฝาครอบ KLF-M3TDG-00, FES CONN 1 1

8 LC1-M91A1-00 เบาะ 2

9 $ TSH4-M5M เข้าร่วม 4

10 KV8-M37S2-00 AIR SOCKET,2 ASSY. 10 KV8-M37S2-00 เต้ารับอากาศ 2 ASSY 3 3

11 KLF-M37S2-00 AIR SOCKET,3 ASSY. 11 ซ็อกเก็ตอากาศ KLF-M37S2-00 3 ASSY 1 1

12 $ NK-2N NYLON CLIP 2

13 90990-41J151 COLLAR 1 2

14 KLF-M3TB1-01 เทปปิดบน 1,46 1 เทปเรซิน

15 KLF-M3TB5-00 บนปก 2,46 1

16 91312-03014 BOLT, HEX.SOCKET HEAD 4 M3X14

17 91312-04006 BOLT HEX.SOCKET HEAD 12 M4X6

18 91312-04025 BOLT HEX.SOCKET HEAD 4 M4X20

19 91312-06016 BOLT HEX.SOCKET HEAD 4 M6X16

20 90990-32J005 BOLT หน้าแปลน 2

21 90112-2AJ008 BOLT HEX.SOCKET HEAD 4

22 97602-04308 สกรูหัวกระทะ W / W 2

23 98902-03004 สกรูยึดหัว 3

24 92A08-03305 SCREW, SET 4

25 KLF-M3T75-00 การเข้าพัก RELAY 1

26 91312-04008 BOLT HEX.SOCKET HEAD 2

27 KMB-M3TD8-00 TAPE 1

KLF-M3T05-00 CUTTER ,, UPPER 46 2

2 KLF-M3T06-01 แผ่น, ฐาน 3 1

3 เครื่องตัดแบบ KLF-M3T07-A0 ล่าง 46 1

4 KLF-M3T08-00 BAR 2

5 KLF-M3T09-00 PLATE, 4 46 1

6 KLF-M3T25-10 STAY, DAMPER HOLDER 1

7 ฝาครอบ KLF-M3T26-00, คัตเตอร์ 46 1

8 KLF-M3T77-02 STAY,CUTTER HNS. 8 KLF-M3T77-02 การเข้าพักตัด HNS 1 1

9 KLF-M3T0N-02 ฝาครอบ, M 46 1

10 KHY-M3T24-10 DOPER STOPPER 1

11 90K72-6L0130 LM RAIL, 20 3

12 90K80-020L00 LM BLOCK, HSR20-L 3

13 KHY-M3T23-00 DAMPER STAY 2 M18

14 KHY-M3T22-01 โช้คอัพ 2 M18

15 KLF-M3T15-01 พักอยู่ด้านข้าง 1

16 KLF-M3T15-11 การเข้าพัก SIDE R 1

17 KLF-M3TB2-00 STAY, SLOPE L 1

18 KLF-M3TB2-10 STAY, SLOPE R 1

19 $ NK-2N NYLON CLIP 4

20 91312-04008 BOLT HEX.SOCKET HEAD 7 M4X8

21 91312-04010 BOLT HEX.SOCKET HEAD 6 M4X10

22 91312-05010 BOLT HEX.SOCKET HEAD 6 M5X10

23 91312-05012 BOLT HEX.SOCKET HEAD 7 M5X12

24 91312-05014 BOLT HEX.SOCKET HEAD 12 M5X14

25 91312-05018 BOLT HEX.SOCKET HEAD 6 M5X18

26 91312-05025 BOLT HEX.SOCKET HEAD 4 M5X25

27 91312-05030 BOLT HEX.SOCKET HEAD 4 M5X30

28 91312-06014 BOLT HEX.SOCKET HEAD 4 M6X14

29 91312-06018 BOLT HEX.SOCKET HEAD 2 M6X18

30 91312-06020 BOLT HEX.SOCKET HEAD 10 M6X20

31 91312-06030 BOLT HEX.SOCKET HEAD 4 M6X30

32 97602-04308 สกรูหัวกระทะ W / W 4
