รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: PY
หมายเลขรุ่น: PY38800KF
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: กล่อง
เวลาการส่งมอบ: 1-7Day
สามารถในการผลิต: 1000
วาง: |

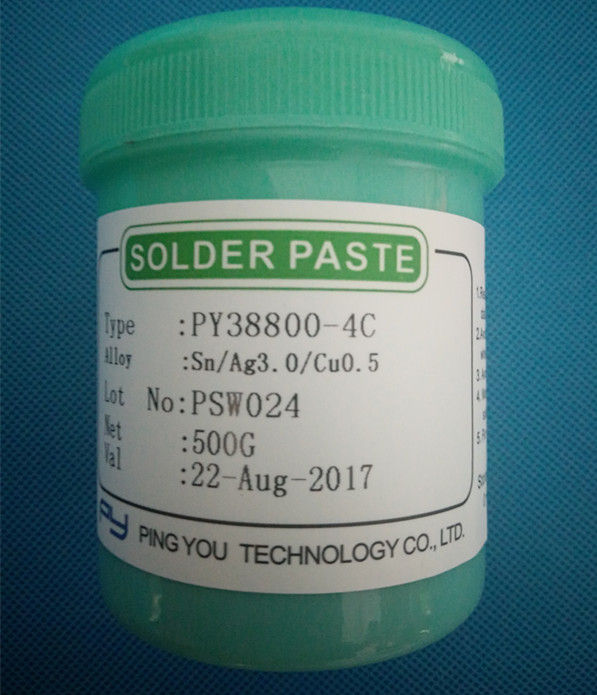

วางประสานตะกั่วฟรีสำหรับการพิมพ์หน้าจอลายฉลุ |
สถานที่กำเนิด:: |
กวางตุ้ง จีน |
แอพลิเคชัน:: |
กรณีส่วนใหญ่ของการบัดกรี opration |
ส่วนผสม:: |
ดีบุกเงินทองแดงและฟลักซ์ |
ชื่อ: |
วางประสานเงิน |
วาง: |
วางประสานตะกั่วฟรีสำหรับการพิมพ์หน้าจอลายฉลุ |
สถานที่กำเนิด:: |
กวางตุ้ง จีน |
แอพลิเคชัน:: |
กรณีส่วนใหญ่ของการบัดกรี opration |
ส่วนผสม:: |
ดีบุกเงินทองแดงและฟลักซ์ |
ชื่อ: |
วางประสานเงิน |
Sn99Ag0.3Cu0.7: 500 กรัมต่อกล่อง 100 กรัม / ชิ้น, 10 กิโลกรัมต่อกล่อง; จุดหลอมเหลว: 227deg
แปะที่ออกแบบมาสำหรับการบัดกรีส่วนประกอบ SMD ในกระบวนการผลิตที่ไม่รวมขั้นตอนการซัก
มันขึ้นอยู่กับประเภทฟลักซ์ 'ไม่สะอาด' ที่ไม่จำเป็นต้องทำความสะอาดและสารตกค้างไม่ก่อให้เกิดศูนย์กลางการกัดกร่อน
ผลิตภัณฑ์นี้ให้ความร่วมมือกับโลหะผสมไร้สารตะกั่วทั้งหมดมันมีความเหนียวและความสามารถในการเปียกน้ำที่ดีของพื้นผิวบัดกรี
มันจะไม่สูญเสียคุณสมบัติทางกายภาพและทางเคมีแม้ว่าจะถูกทิ้งไว้ 20 ชั่วโมงบน PCB เวลานี้ขึ้นอยู่กับเงื่อนไขในห้อง: ความชื้นและอุณหภูมิ
| ประเภท | องค์ประกอบทางเคมี (wt.%) | ||||||||
| sn | Pb | Sb | ลูกบาศ์ก | Bi | Ag | เฟ | อัล | ซีดี | |
| Sn96.5Ag3.0Cu0.5 | บาล | <0.10 | <0.10 | 0.5 ± 0.1 | <0.10 | 3.0 ± 0.05 | <0.02 | <0.002 | <0.002 |
3. คุณสมบัติทางกายภาพ:
| ประเภท | จุดหลอมเหลว (℃) | สเป็ค แรงโน้มถ่วง (g / cm3) | แรงดึง (MPa) |
| Sn96.5-Ag3.0-Cu0.5 | 217-219 | 7.40 | 53 |
4. ความเหนือกว่าของเราคือความเป็นมืออาชีพของทีมงานของเรา
- การประกอบ PCB และ PCB สำหรับการให้บริการแบบครบวงจรด้วยส่วนประกอบดั้งเดิมตาม BOM
IC นำเข้าจาก Digikey / Farnell ฯลฯ
- ต้นทุนต่ำด้วยคุณภาพสูงความมุ่งมั่นในการประกันคุณภาพ
- ประสบการณ์ 10 ปีในด้าน PCB (โรงงานของเราเป็นเจ้าของขั้นสูง
อุปกรณ์การผลิตและบุคลากรทางเทคนิคที่มีประสบการณ์ )
5. ข้อกำหนดรายละเอียดของกำลังการผลิต:
| NO | สิ่งของ | ความจุงานฝีมือ |
| 1 | ชั้น | 1-30 เลเยอร์ |
| 2 | วัสดุฐานสำหรับ PCB | FR4, CEM-1, TACONIC, อลูมิเนียม, วัสดุ Tg สูง, ROGERS ที่มีความถี่สูง, เทฟลอน, ARLON, วัสดุที่ปราศจากฮาโลเจน |
| 3 | รังของ baords ความหนา | 0.21-7.0mm |
| 4 | ขนาดสูงสุดของบอร์ดเสร็จสิ้น | 900MM * 900MM |
| 5 | Linewidth ขั้นต่ำ | 3mil (0.075 มม.) |
| 6 | พื้นที่เส้นขั้นต่ำ | 3mil (0.075 มม.) |
| 7 | ระยะห่างขั้นต่ำระหว่างแผ่นหนึ่งถึงแผ่น | 3mil (0.075 มม.) |
| 8 | เส้นผ่าศูนย์กลางรูต่ำสุด | 0.10 มม |
| 9 | เส้นผ่าศูนย์กลางแผ่นพันธะขั้นต่ำ | 10mil |
| 10 | สัดส่วนสูงสุดของรูเจาะและความหนาของบอร์ด | 1: 12.5 |
| 11 | เส้นสายขั้นต่ำของ Idents | 4mil |
| 12 | ความสูงขั้นต่ำของ Idents | 25mil |
| 13 | จบการรักษา | HASL (ปราศจากสารตะกั่วดีบุก), ENIG (Immersion Gold), Immersion Silver, ชุบทอง (Flash Gold), OSP, ฯลฯ |
| 14 | soldermask | สีเขียว, ขาว, แดง, เหลือง, ดำ, น้ำเงิน, แผ่นสะท้อนแสงแบบโปร่งใส |
| 15 | ความหนาขั้นต่ำของทหาร | 10um |
| 16 | สีของผ้าไหมหน้าจอ | สีขาว, สีดำ, สีเหลือง ect |
| 17 | E-ทดสอบ | การทดสอบอิเล็กทรอนิกส์ 100% (การทดสอบแรงดันสูง); การทดสอบการบินโพรบ |
| 18 | การทดสอบอื่น ๆ | การทดสอบความต้านทานการทดสอบความต้านทานไมโครสโคป ฯลฯ |
| 19 | รูปแบบไฟล์วันที่ | ไฟล์ของ GERBER FILE และ DRILLING FILE, PROTEL SERIES, PADS2000 SERIES, Powerpcb SERIES, ODB ++ |
| 20 | ข้อกำหนดทางเทคโนโลยีพิเศษ | จุดบอดตาบอดและฝังทองแดงความหนาสูง |
| 21 | ความหนาของทองแดง | 0.5-14oz (18-490um) |
6. ข้อกำหนดการอ้างสำหรับโครงการประกอบ PCB และ PCB:
- ไฟล์ Gerber และรายการ Bom;
- ปริมาณอ้าง;
- แนะนำข้อกำหนดทางเทคนิคของคุณสำหรับการอ้างอิงการอ้างอิง;
- picturers ชัดเจนของ PCB หรือ PCB Assembly ตัวอย่างให้เราสำหรับการอ้างอิง;
- ทดสอบ Mothod สำหรับการประกอบ PCB
7. เงาโรงงาน T-SOAR:
