Ping You Industrial Co.,Ltd info@py-smt.com 86-755-23501556
รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: py

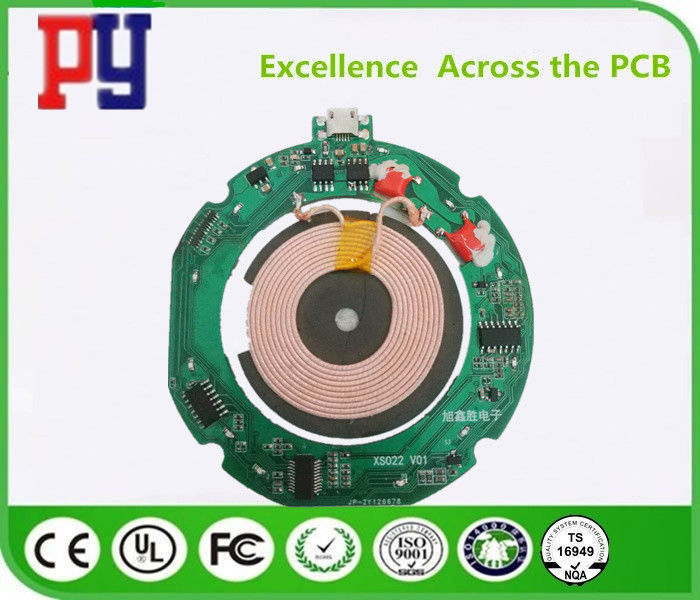

หมายเลขรุ่น: PCBA โซลูชั่นการชาร์จแบบไร้สาย
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: สามารถต่อรองได้
รายละเอียดการบรรจุ: กล่อง
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 1000 / ㎡ / วัน
สถานกำเนิด: |
เซินเจิ้นประเทศจีน |
วัตถุดิบ: |
fr4 |
จำนวนชั้น: |
2 ชั้น |
ความหนาของคณะกรรมการ: |
0.8-1.2mm |
ความหนาของทองแดง: |
1 ออนซ์ |
เสร็จสิ้นพื้นผิว: |
HASL ไร้สารตะกั่ว / HAL |
หน้ากากประสาน: |
สีน้ำเงิน |
หมึกผ่านผ้าไหม: |
ขาว |
ขนาดรูนาที: |
0.25 |
ความหนาทองแดงรูผนัง: |
≥20μm |
นาที. ร่องรอยกว้าง / ระยะห่าง: |
0.075 / 0.075mm |
บรรจุภัณฑ์: |
ภายใน: บรรจุสูญญากาศในก้อนพลาสติกอ่อนด้านนอก: กล่องกระดาษแข็งพร้อมสายรัดคู่ |
ใบสมัคร: |
การสื่อสาร, รถยนต์, มือถือ, คอมพิวเตอร์ทางการแพทย์ |
ประโยชน์: |
ราคาที่แข่งขันจัดส่งที่รวดเร็ว OEM และ ODM ตัวอย่างฟรี |
ความต้องการพิเศษ: |
ฝังและตาบอดทางควบคุมความต้านทานผ่านปลั๊ก BGA บัดกรีและนิ้วทองเป็นที่ยอมรับ |
สถานกำเนิด: |
เซินเจิ้นประเทศจีน |
วัตถุดิบ: |
fr4 |
จำนวนชั้น: |
2 ชั้น |
ความหนาของคณะกรรมการ: |
0.8-1.2mm |
ความหนาของทองแดง: |
1 ออนซ์ |
เสร็จสิ้นพื้นผิว: |
HASL ไร้สารตะกั่ว / HAL |
หน้ากากประสาน: |
สีน้ำเงิน |
หมึกผ่านผ้าไหม: |
ขาว |
ขนาดรูนาที: |
0.25 |
ความหนาทองแดงรูผนัง: |
≥20μm |
นาที. ร่องรอยกว้าง / ระยะห่าง: |
0.075 / 0.075mm |
บรรจุภัณฑ์: |
ภายใน: บรรจุสูญญากาศในก้อนพลาสติกอ่อนด้านนอก: กล่องกระดาษแข็งพร้อมสายรัดคู่ |
ใบสมัคร: |
การสื่อสาร, รถยนต์, มือถือ, คอมพิวเตอร์ทางการแพทย์ |
ประโยชน์: |
ราคาที่แข่งขันจัดส่งที่รวดเร็ว OEM และ ODM ตัวอย่างฟรี |
ความต้องการพิเศษ: |
ฝังและตาบอดทางควบคุมความต้านทานผ่านปลั๊ก BGA บัดกรีและนิ้วทองเป็นที่ยอมรับ |
| ความถี่ในการชาร์จ | 100-200KHz |
| แรงดันขาออก | 5V |
| กระแสไฟขาออก | 500mA-1A |
| แรงดันขาออก | 19V |
| พลังงานระยะทาง | 3-6mm |
| การเปลี่ยนพลังงานไฟฟ้า | ≥70% |
| รับกระแสไฟฟ้า | ปรับได้ 500-1000mAh |
| มาตรฐาน | QI และ MFI |
1, แรงดันไฟฟ้าอินพุตการชาร์จ: DC5VC5%
2 แรงดันเอาท์พุท: DC5V
3, อินพุตการชาร์จปัจจุบัน: 1000MA
4 กระแสไฟขาออก: 1000mA
5, รวมนิ่งปัจจุบันน้อยกว่า 100uA
6. คำอธิบายที่สำคัญ; กดแสดงพลังงานและเข้าสู่โหมดสแตนด์บายจากนั้นคุณสามารถชาร์จแบตเตอรี่ภายในหรืออุปกรณ์แหล่งจ่ายไฟภายนอกกดยาว 3 วินาทีเปิด / ปิดไฟฉาย LED
7 ไม่มีโหลดเอาท์พุท 20 วินาทีปิดตัวลงโดยอัตโนมัติ
8 บ่งชี้ LED; การชาร์จไฟ LED ไฟแสดงสถานะแบตเตอรี่ 4 LED, ไฟที่ชาร์จจนเต็ม, ไฟแบบชาร์จไฟกระพริบหลังจากชาร์จไฟเต็ม 4 ไฟ LED ไฟแสดงสถานะครั้งแรกแสงกระพริบครั้งแรกที่สองไฟแฟลชครั้งแรกสามไฟแฟลชบทที่ 4 ไฟแฟลชแบตเตอรี่เป็น 25% 25% 50% 50% 75% 75% 100%
9 การป้องกัน: การป้องกันค่าใช้จ่ายมากกว่าการป้องกันการปล่อยป้องกันไฟฟ้าลัดวงจร
10 เหมาะสำหรับการใช้งานส่วนใหญ่ DC5V ชาร์จโทรศัพท์มือถือกล้องและผลิตภัณฑ์ดิจิตอลอื่น ๆ
11 สามารถปรับแต่งคณะกรรมการพลังงานมือถือและโปรแกรมการพัฒนาผลิตภัณฑ์และ
ข้อดี
a) FR-4 PCB ด้านเดียวด้วยราคาที่แข่งขัน
b) เป็นไปตามข้อกำหนด RoHS และเหมาะสำหรับความต้องการความน่าเชื่อถือทางความร้อนและชุดประกอบที่ปราศจากสารตะกั่วด้วยอุณหภูมิ reflow สูงสุด 260 ℃
c) การออกแบบทางวิศวกรรมป้องกันปัญหาที่เกิดขึ้นในการผลิตก่อน
d) DDU การจัดส่งแบบ door to door พร้อมค่าจัดส่งที่แข่งขันได้ คุณไม่จำเป็นต้องจัดเรียงอะไรหลังจากยืนยันการสั่งซื้อ เพียงรอการส่งมอบ PCB ถึงมือคุณ
แอปพลิเคชันเพิ่มเติมในอุปกรณ์อิเล็กทรอนิกส์
เครื่องชาร์จแบตเตอรี่
PLC
ไร้สาย
RF
เราเตอร์ไร้สาย
ออกแบบเพื่อการผลิต (1)
| หมายเลขลำดับ | ขั้นตอน | สิ่งของ | ความสามารถในการผลิต | ||
| ปริมาณมาก (S <100 m²) | ปริมาณกลาง (S <10 ตารางเมตร) | ต้นแบบ (S <1m²) | |||
| 1 | เลเยอร์ชั้นใน (18um, 35um, 70um ฯลฯ เป็นทองแดงสำเร็จรูปหากไม่ได้กล่าวถึงทองแดงเสร็จ 1oz เป็นค่าเริ่มต้น) | Min.isolation ของชั้น | 0.1mm | 0.1mm | 0.06mm |
| 2 | ขั้นต่ำติดตามและระยะห่าง | 5 / 5mil (18um) | 4 / 4mil (18um) | 3 / 3.5mil (18um) | |
| 3 | 5 / 5mil (35um) | 4 / 4mil (35um) | 3 / 4mil (35um) | ||
| 4 | 7 / 9mil (70um) | 6 / 8mil (70um) | 6 / 7mil (70um) | ||
| 5 | 9 / 11mil (105um) | 8 / 10mil (105um) | 8 / 9mil (105um) | ||
| 6 | 13 / 13mil (140um) | 12 / 12mil (140um) | 12 / 11mil (140um) | ||
| 7 | Min. ระยะทางจากสว่านถึงตัวนำ | 4 ชั้น 10mil, 6 ชั้น 10mil, 8-12 ชั้น 12mil | 4 ชั้น 8mil, 6 ชั้น 8mil, 8-12 ชั้น 10mil, 14-20 ชั้น 14mil, 22-32 ชั้น 18mil | 4 ชั้น 6mil, 6 ชั้น 6mil, 8-14 ชั้น 8mil, 16-22 ชั้น 12mil, 24-32 ชั้น 14mil | |
| 8 | Min.width ของวงแหวนวงแหวนในเลเยอร์ด้านใน | 4 Layer 10mil (35um), ≥6 Layer 14mil (35um) | 4 Layer 8mil (35um), ≥6ชั้น 12mil (35um) | 4 Layer 6mil (35um), ≥6 Layer 10mil (35um) | |
| 9 | ความกว้างวงแหวนแยกชั้นใน (นาที) | 10mil (35um) | 8mil (35um) | 6mil (35um) | |
| 10 | Min. via แผ่นเส้นผ่าศูนย์กลาง | 20mil (35um) | 16mil (35um) | 16mil (35um) | |
| 11 | นาที. ระยะทางจากขอบบอร์ดถึงตัวนำ (ไม่มีทองแดง exposured) (ชั้นใน) | 14 ล้าน (35um) | 12 ล้าน (35um)) | 8 ล้าน (35um) | |
| 12 | น้ำหนักทองแดงสูงสุด (ชั้นในและชั้นนอก) | 3 ออนซ์ (105 um) | 4 ออนซ์ (140 um) | 6 ออนซ์ (210 um) | |
| 13 | แกนทองแดงฟอยล์ที่แตกต่างกันทั้งสองด้าน | / | 18 / 35,35 / 70 หนอ | 18 / 35,35 / 70 ยู | |
2 ออนซ์ (70um) ทองแดงสองด้าน HASL ตะกั่วฟรี PCB 1.6 มิลลิเมตรหนาสีเขียวหน้ากากประสานขนาดเล็กวิ่งเพื่อการผลิตมวล
ข้อดี
1. HASL มีการทำให้เปียกที่ยอดเยี่ยมในระหว่างการบัดกรีส่วนประกอบและสามารถหลีกเลี่ยงการกัดกร่อนของทองแดง
2. ประหยัดต้นทุนการผลิต: ต้นทุนการผลิตเป็นหนึ่งในประเด็นสำคัญของความสามารถในการแข่งขันของผลิตภัณฑ์ของลูกค้า Bicheng PCB มุ่งมั่นที่จะลดต้นทุนการผลิตจากการแนะนำอุปกรณ์การฝึกอบรมผู้ปฏิบัติงานและการปรับปรุงเทคโนโลยีเพื่อเพิ่มผลกำไรของพวกเขา ลูกค้าพอใจกับการประหยัดต้นทุนของเรา แต่ไม่มีการสูญเสียคุณภาพ
3. การบริการลูกค้าที่ยอดเยี่ยม
4. อัตราการร้องเรียนของลูกค้า: <1%
5. ส่งมอบตรงเวลา:> 98%
การประยุกต์ใช้งาน
การ์ด WiFi
เครื่องพิมพ์บลูทู ธ
Wireless Range Extender
มอเตอร์ไฟฟ้า
อุปกรณ์ติดตาม
ระบบรักษาความปลอดภัยแบบไร้สาย
การควบคุมการเข้าถึง
เครื่องบันทึกข้อมูล
ระบบอินเตอร์คอม
ระบบเฝ้าระวัง
