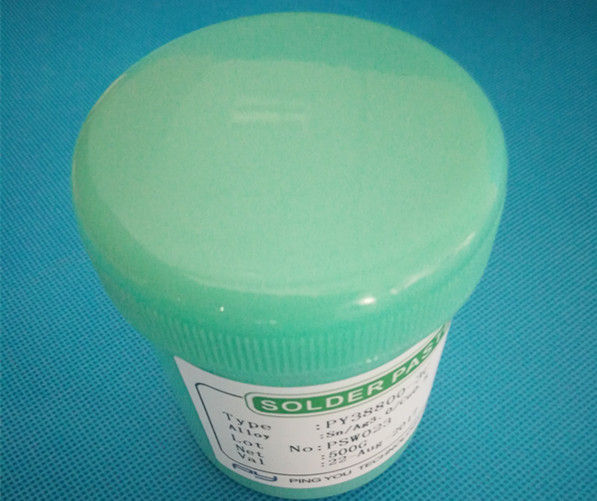

ไม่มีการทำความสะอาด SMT Solder Paste แบบไม่มีรอยพิมพ์หน้าจอ Oubel 500g เป็นไปตามมาตรฐานที่อนุมัติ
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xวาง | ประสานการพิมพ์หน้าจอวาง | สถานที่กำเนิด | กวางตุ้ง จีน |
---|---|---|---|
โลหะผสม | 305 | ไมครอน | 25-45um |
บุญ | ไม่มีสารที่เป็นอันตราย | ||
แสงสูง | วางตะกั่วบัดกรีดีบุกไม่มีวางประสานที่สะอาด,no clean solder paste |
ไม่มีตะกั่วบัดกรีที่สะอาดสำหรับการพิมพ์สกรีนลายฉลุ Oubel 500g
คำอธิบายรายละเอียดผลิตภัณฑ์
1. บทนำ:
Sn96.5Ag3.0Cu0.5 SAC305 ของเราใช้ตะกั่วบัดกรีเงินฟรีโดยใช้โลหะผสมซึ่งเกิดจากดีบุก 96.5% เงิน 3% และทองแดง 0.5% ผลิตภัณฑ์นี้เป็นที่ต้องการสำหรับกระบวนการบัดกรีแบบ reflow ซึ่งมีความต้องการค่อนข้างสูง อุณหภูมิการทำงานของมันสามารถแบ่งออกเป็นสามประเภท อุณหภูมิที่อุ่นล่วงหน้าจะแตกต่างกันจาก 130 องศาเซลเซียสถึง 170 องศาเซลเซียส อุณหภูมิหลอมละลายอยู่ที่ 217 องศาเซลเซียสและอุณหภูมิ reflow มีตั้งแต่ 250 องศาเซลเซียสถึง 240 องศาเซลเซียส
Sn96.5Ag3.0Cu0.5 SAC305 ตะกั่วบัดกรีเงินฟรีผ่านการทดสอบ SGS และได้รับการรับรองหลายประการรวมถึง RoHS, REACH และอื่น ๆ ครีมบัดกรีไร้สารตะกั่วของเราได้ถูกส่งออกไปยังเยอรมนีรัสเซียและสเปนแล้ว นอกจากนี้เรากำลังมองหาตัวแทนในระดับโลก กรุณาติดต่อเราหากคุณแสดงความสนใจในผลิตภัณฑ์ของเรา
2. เอกสารข้อมูลองค์ประกอบทางเคมี:
ประเภท | องค์ประกอบทางเคมี (wt.%) | ||||||||
sn | Pb | Sb | ลูกบาศ์ก | Bi | Ag | เฟ | อัล | ซีดี | |
Sn96.5Ag3.0Cu0.5 | บาล | <0.10 | <0.10 | 0.5 ± 0.1 | <0.10 | 3.0 ± 0.05 | <0.02 | <0.002 | <0.002 |
3. คุณสมบัติทางกายภาพ:
ประเภท | จุดหลอมเหลว (℃) | สเป็ค แรงโน้มถ่วง (g / cm3) | แรงดึง (MPa) |
Sn96.5-Ag3.0-Cu0.5 | 217-219 | 7.40 | 53 |
4. ความเหนือกว่าของเราคือความเป็นมืออาชีพของทีมงานของเรา
- การประกอบ PCB และ PCB สำหรับการให้บริการแบบครบวงจรด้วยส่วนประกอบดั้งเดิมตาม BOM
IC นำเข้าจาก Digikey / Farnell ฯลฯ
- ต้นทุนต่ำด้วยคุณภาพสูงความมุ่งมั่นในการประกันคุณภาพ
- ประสบการณ์ 10 ปีในด้าน PCB (โรงงานของเราเป็นเจ้าของขั้นสูง
อุปกรณ์การผลิตและบุคลากรทางเทคนิคที่มีประสบการณ์ )
5. ข้อกำหนดรายละเอียดของกำลังการผลิต:
NO | สิ่งของ | ความจุงานฝีมือ |
1 | ชั้น | 1-30 เลเยอร์ |
2 | วัสดุฐานสำหรับ PCB | FR4, CEM-1, TACONIC, อลูมิเนียม, วัสดุ Tg สูง, ROGERS ที่มีความถี่สูง, เทฟลอน, ARLON, วัสดุที่ปราศจากฮาโลเจน |
3 | รังของ baords ความหนา | 0.21-7.0mm |
4 | ขนาดสูงสุดของบอร์ดเสร็จสิ้น | 900MM * 900MM |
5 | Linewidth ขั้นต่ำ | 3mil (0.075 มม.) |
6 | พื้นที่เส้นขั้นต่ำ | 3mil (0.075 มม.) |
7 | ระยะห่างขั้นต่ำระหว่างแผ่นหนึ่งถึงแผ่น | 3mil (0.075 มม.) |
8 | เส้นผ่าศูนย์กลางรูต่ำสุด | 0.10 มม |
9 | เส้นผ่าศูนย์กลางแผ่นพันธะขั้นต่ำ | 10mil |
10 | สัดส่วนสูงสุดของรูเจาะและความหนาของบอร์ด | 1: 12.5 |
11 | เส้นสายขั้นต่ำของ Idents | 4mil |
12 | ความสูงขั้นต่ำของ Idents | 25mil |
13 | จบการรักษา | HASL (ปราศจากสารตะกั่วดีบุก), ENIG (Immersion Gold), Immersion Silver, ชุบทอง (Flash Gold), OSP, ฯลฯ |
14 | soldermask | สีเขียว, ขาว, แดง, เหลือง, ดำ, น้ำเงิน, แผ่นสะท้อนแสงแบบโปร่งใส |
15 | ความหนาขั้นต่ำของทหาร | 10um |
16 | สีของผ้าไหมหน้าจอ | สีขาว, สีดำ, สีเหลือง ect |
17 | E-ทดสอบ | การทดสอบอิเล็กทรอนิกส์ 100% (การทดสอบแรงดันสูง); การทดสอบการบินโพรบ |
18 | การทดสอบอื่น ๆ | การทดสอบความต้านทานการทดสอบความต้านทานไมโครสโคป ฯลฯ |
19 | รูปแบบไฟล์วันที่ | ไฟล์ของ GERBER FILE และ DRILLING FILE, PROTEL SERIES, PADS2000 SERIES, Powerpcb SERIES, ODB ++ |
20 | ข้อกำหนดทางเทคโนโลยีพิเศษ | จุดบอดตาบอดและฝังทองแดงความหนาสูง |
21 | ความหนาของทองแดง | 0.5-14oz (18-490um) |
6. ข้อกำหนดการอ้างสำหรับโครงการประกอบ PCB และ PCB:
- ไฟล์ Gerber และรายการ Bom;
- ปริมาณอ้าง;
- แนะนำข้อกำหนดทางเทคนิคของคุณสำหรับการอ้างอิงการอ้างอิง;
- picturers ชัดเจนของ PCB หรือ PCB Assembly ตัวอย่างให้เราสำหรับการอ้างอิง;
- ทดสอบ Mothod สำหรับการประกอบ PCB
7. เงาโรงงาน T-SOAR:
