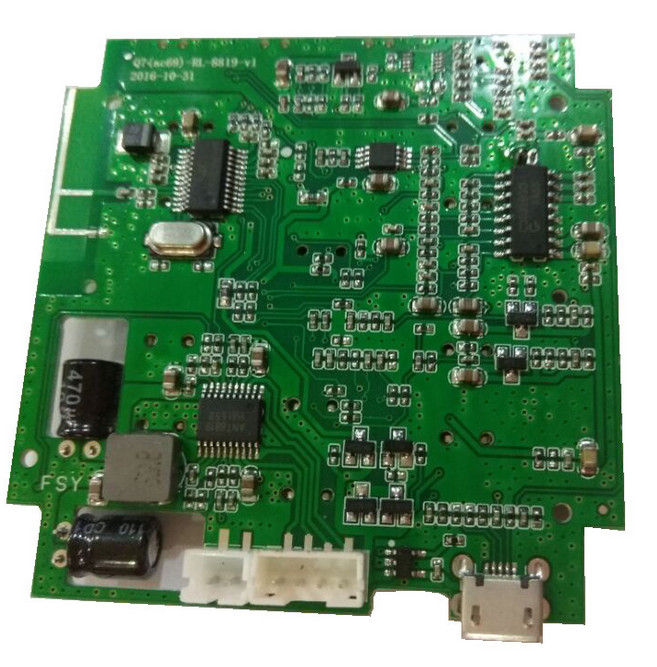

PCBA PCB วงจรพิมพ์ / แผงวงจรความหนาแน่นสูงสำหรับเครื่องใช้ในครัวเรือน
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xnaun สถานที่กำเนิด | จีน | รายละเอียดบรรจุภัณฑ์ | ภายใน: บรรจุสูญญากาศ |
---|---|---|---|
คณะกรรมการ THK | 0..5-3.0mm | ด้านนอก | กล่องกระดาษ |
วัสดุ | fr4 | ||
แสงสูง | แผงวงจร hdi,บอร์ด pcb สากล |
PCB มืออาชีพและผู้ผลิต PCBA ในประเทศจีน มันก่อตั้งขึ้นในปี 2004 และมีความเชี่ยวชาญในด้าน pcb เป็นเวลา 10 ปี ด้วยคุณภาพที่ยอดเยี่ยมและเกือบสมบูรณ์แบบเราจึงเป็นที่ต้องการของผู้ซื้อ PCB ชาวเยอรมัน ดังนั้นลูกค้าของเราส่วนใหญ่เป็น บริษัท เยอรมัน
เลือกเราเลือกคุณภาพดี!
PCBA Capability
ไม่ | สิ่งของ | สเปค |
1 | ประเภทของการประกอบ | ประกอบ SMT (เทคโนโลยีการติดตั้งพื้นผิว) |
ประกอบผ่านรู (เทคโนโลยีการบัดกรีแบบผ่านรู) | ||
2 | ประเภทบัดกรี | วางประสานละลายน้ำนำฟรี |
3 | ตัวแทน | บริการจัดหาชิ้นส่วน |
4 | ทดสอบ | ICT (การทดสอบในวงจร) |
FCT (ทดสอบการทำงาน) | ||
5 | นาที. IC Pitch | 0.30mm |
6 | ขาเท้า | SO, SOP, SOJ, TSOP, TSSOP, QFP, BGA และ U-BGA |
7 | นาที. ตำแหน่งชิป | 1005 |
8 | แม็กซ์ ขนาด PCB | 600mm * 400mm |
9 | นาที. ความหนา PCB | 0.35mm |
10 | แม็กซ์ ขนาด BGA | 74mm * 74mm |
11 | แม็กซ์ สนามบอล | 1mm-3mm |
12 | แม็กซ์ เส้นผ่าศูนย์กลางบอล | 0.4mm-1mm |
13 | สนามตะกั่ว QFP | 0.38mm-2.54 เดือน |
14 | บรรจุภัณฑ์ | แพคเกจภายใน: ถุงฟองป้องกันไฟฟ้าสถิตย์ |
แพคเกจด้านนอก: กล่องกระดาษ | ||
15 | ใบรับรอง | ประกอบวงจรด้วย UL, RoHS อนุมัติ |
ความสามารถของ PCB
ไม่ | สิ่งของ | สเปค |
1 | ชั้น | 1-20 ชั้น |
2 | วัสดุคณะกรรมการ | ไฟเบอร์กลาสอีพ็อกซี่ FR4 |
FR4 high Tg (Tg150, Tg160, Tg170, Tg180) | ||
แผ่นอลูมิเนียม | ||
3 | การตกแต่งพื้นผิว | HASL ปราศจากสารตะกั่ว |
ทองแช่, เงินแช่, แช่ดีบุก | ||
ชุบทองกัลวานิก, ชุบเงินกัลวานิค | ||
4 | ความหนาของคณะกรรมการ | 0.5mm-3.2mm |
5 | ความหนาทองแดง | 17.5um-105um (0.5-3OZ) |
6 | นาที. ขนาดรู | 0.1mm |
7 | นาที. ความกว้างของเส้น | 0.13 มม. (5mil) |
8 | นาที. ระยะห่างบรรทัด | 0.13 มม. (5mil) |
9 | สีของทหาร | เขียว, ดำ, ขาว, เหลือง, น้ำเงิน, ฯลฯ |
10 | สีซิลค์สกรีน | สีขาว, สีดำ, สีเหลือง, สีเขียว, ฯลฯ |
11 | แม็กซ์ ขนาดกระดาน | 1200mm * 800mm |
12 | ประเภทคณะกรรมการ | แข็งยืดหยุ่น |
13 | รูพิเศษ | รูตาบอด |
หลุมฝังศพ | ||
14 | โปรไฟล์ | การผลิตแบบ V-cut, Punching, Chamfer |
15 | ทดสอบ | E-test ใช้อะแดปเตอร์หรือการทดสอบการบิน |
การตรวจสอบด้วยแสง (เพื่อค้นหาข้อบกพร่องเล็ก ๆ ของ PCB ทั้งหมด) | ||
16 | มาตรฐาน | IPC-A-600G Class 3 (สมบูรณ์แบบหรือเกือบสมบูรณ์แบบ) |
17 | ใบรับรอง | UL, RoHS, REACH, ISO |
บริการออกแบบ PCB และ PCBA ของ Eastwin:
- ความเชี่ยวชาญที่ยอดเยี่ยมในเครื่องมือออกแบบ: Allegro, Pads และ Mentor Expedition
- การออกแบบ SMT ที่มีความหนาแน่นสูง (BGA, uBGA, PCI, PCIE, CPCI …)
- การออกแบบ PCB แบบยืดหยุ่นทุกประเภท
- ภาพวาดประกอบที่สมบูรณ์
การสร้างข้อมูลทดสอบวงจร (ICT)
- ภาพวาดเจาะแผงและคัตเอาท์ได้รับการออกแบบ
- สร้างเอกสารการประดิษฐ์ระดับมืออาชีพ
- การออกแบบ PCB ดิจิทัลความเร็วสูงหลายชั้นการกำหนดเส้นทางรถบัสคู่ที่แตกต่างความยาวที่ตรงกัน ออกแบบ Fast PCB ภายใน 2-3 วัน
- มุ่งเน้นไปที่การออกแบบ PCB โมดูล Wifi, โมดูล BLE, GPS ติดตามการใช้งานโมดูล RF, อุปกรณ์การดูแลทางการแพทย์, บอร์ด PCB LED
- เราออกแบบด้วยการออกแบบตามความต้องการของลูกค้าและดูแลค่าวัสดุ RAW เมื่อเริ่มออกแบบ
- การควบคุมเต็มรูปแบบสำหรับการออกแบบ PCB จากความต้องการแผนผังแผนผัง PCB การตรวจสอบ SI / PI / EMI เราจะค้นหาปัญหาการออกแบบในการประมวลผลการตรวจสอบ
การประยุกต์ใช้ผลิตภัณฑ์ประกอบวงจรหลัก
- เครื่องใช้ในครัวเรือน
- ผลิตภัณฑ์ทางการแพทย์
- ผลิตภัณฑ์ยานยนต์
- ผลิตภัณฑ์อุตสาหกรรม
- ผลิตภัณฑ์การสื่อสาร (อุปกรณ์ AVL / GPS / GSM)
- เครื่องใช้ไฟฟ้า
