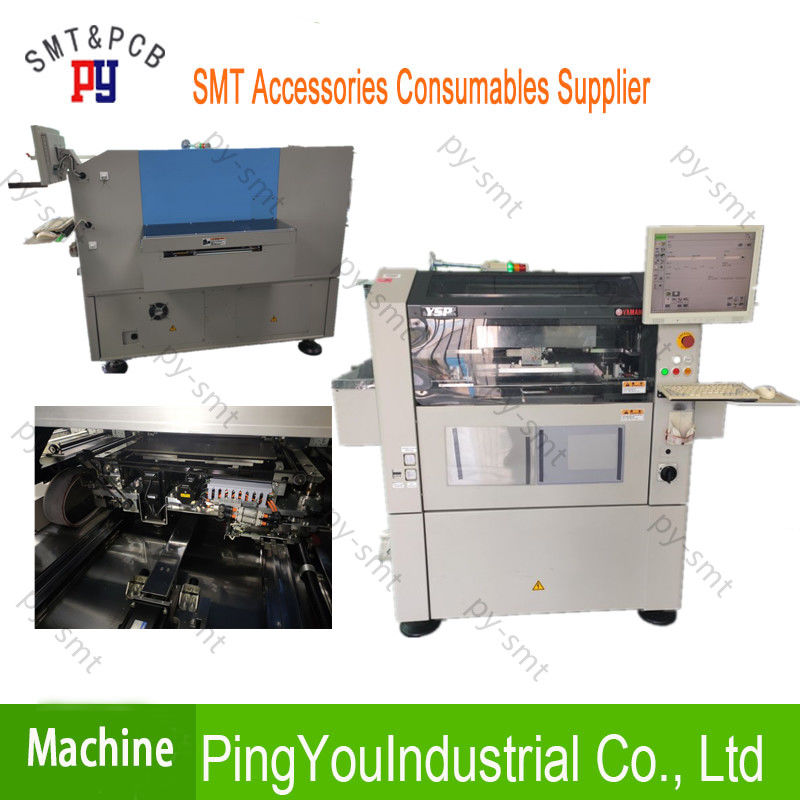

อุปกรณ์ประกอบ SMT สแตนเลส YAMAHA YSP บัดกรีวางเครื่องพิมพ์หน้าจอ
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
WhatsApp:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xแบบจำลองเครื่องจักร | KHT-000 | ชื่อชิ้นส่วน | YAMAHA YSP Solder Paste เครื่องพิมพ์สกรีน |
---|---|---|---|
เงื่อนไข | คัดลอกใหม่ | วัสดุ | เหล็กกล้าไร้สนิม |
ฟังก์ชัน | YAMAHA YSP Solder Paste เครื่องพิมพ์สกรีน | อำนาจ | 3.12KVA |
แรงดันไฟฟ้า | 200/208/220/240/370/400 / 416V | แหล่งอากาศ | 0.45Mpa |
อินพุต | 3 ~ 50 / 60Hz | ||
แสงสูง | เครื่องขันสกรูอัตโนมัติ,เครื่องจ่ายอีพ็อกซี่ |
YAMAHA YSP บัดกรีวางเครื่องพิมพ์หน้าจอที่มีความแม่นยำไร้ที่ติเนื่องจากของแท้ที่ใช้
YAMAHA YSP เครื่องพิมพ์หน้าจอ KHT-000
YAMAHA YSP บัดกรีวางเครื่องพิมพ์หน้าจอที่มีความแม่นยำไร้ที่ติเนื่องจากของแท้ที่ใช้
เครื่องพิมพ์หน้าจอความเร็วสูงของยามาฮ่าที่มีความแม่นยำไร้ที่ติเนื่องจากหัว 3S ดั้งเดิมของยามาฮ่าที่ปรับมุมปาดน้ำโดยอัตโนมัติ (โดยมีช่วงเวลา 1 องศา) ระหว่าง 45 และ 65 องศา
ความแม่นยำสูง
เครื่องพิมพ์อเนกประสงค์ระดับสูง
11 วินาที / รอบ * สายการเจรจาต่อรอง
ความสามารถในการพิมพ์ความเร็วสูง
3σ: 0.005mm +/-
การทำซ้ำของการวางตำแหน่ง
ระบบ PSC
(PSC: การควบคุมเสถียรภาพการพิมพ์)
หัว 3S
(3S: Swing Squeegee เดี่ยว)
ตัวแปรมุมโจมตีการพิมพ์
พื้นที่ pringint L600mm บังคับ
สามารถใช้ระบบ YAMAHA Dual Lane ได้
ความสามารถในการพิมพ์ความเร็วสูง 9,5 วินาที / รอบ
ความแม่นยำในการพิมพ์แบบเปียก: ± 25 μm (6σ)
ความแม่นยำในการกำหนดตำแหน่งซ้ำ: ± 12,5 μm (6σ)
Stencils สูงถึง L 750 x W 750 มม
ข้อมูลหัวพิมพ์:
- 3S head (3S = Swing Squeezee เดี่ยว)
- ความเร็วปาดน้ำ: 2 ถึง 200 มม. / วินาที
- แรงกดปาดน้ำ: 5 ถึง 200 N +/- 2N (การควบคุมป้อนกลับ)
- ปาดน้ำมุมการโจมตีการพิมพ์ตัวแปร: 45 ถึง 65 องศา
- วัสดุใบมีดปาดน้ำ: โลหะหรือยูรีเทน
ตัวเลือก:
- กล้องตรวจสอบการพิมพ์ 2D
- ระบบดูดฝุ่น PCB
- ระบบ UPS
- ระบบ PSC (PSC: การควบคุมเสถียรภาพในการพิมพ์)
- ชุดควบคุมอุณหภูมิ
- การวัดปริมาณการวางม้วนแบบบัดกรี
- ซอฟต์แวร์: เครื่องมือโรงงานของ YAMAHA
ขนาดเครื่อง:
- พร้อมสายพานลำเลียงปกติ: L 1.640 mm x W 1.640 mm x H 1.400 mm
- พร้อมสายพานลำเลียงส่วนขยายทางออก: L 1.973 มม. x กว้าง 1.640 มม. x สูง 1.400 มม
น้ำหนักเครื่อง: 1.500 กก
YSP (รุ่น: KHT-000)
บังคับ PCB L510xW460mm ถึง L50xW50mm
ใช้สำหรับการพิมพ์ในพื้นที่ที่ยาวขึ้น L600mm ขนส่ง PCB อีกต่อไปที่ L610mm
หัวพิมพ์ 3S head (ตั้งชื่อตาม Swing Single Squeegee)
สำหรับการโหลดปาดน้ำสามารถเลือกได้จากโลหะหรือยูรีเทนปาดน้ำ
ความแม่นยำในการพิมพ์ (3σ) +/- 0.025 มม
ความแม่นยำสำหรับการจัดตำแหน่งซ้ำ (3σ): +/- 0.005 มม
รอบเวลา 11.0 วินาที (สำหรับการพิมพ์ปกติภายใต้สภาพที่เหมาะสมของเรา)
ขนาดของลายฉลุที่ใช้บังคับ L750x W750 mm L736x W736 mm L750x W650 mm L650x W550 mm L600x W550 mm * 1 L550x W650 mm * 1
ขนาด PCB สูงสุด L510xW460 มม. L510x W460 มม. L510x W350 มม. L330x W250 มม. L330x W250 มม. L330x W250 มม.
แหล่งจ่ายไฟ 3 เฟส AC 200/208/220/240/380/400/416 V +/- 10%
แหล่งอากาศ 0.45MPa
มิติภายนอก L1,640mmxW1,640mmxH1,400mm (ไม่รวมการฉายภาพ)
Weigh Approx. ชั่งน้ำหนักประมาณ 1,600kg 1,600 กิโลกรัม
stencils ขนาดเหล่านี้ต้องมีการเพิ่มอะแดปเตอร์และการเปลี่ยนหัวฉีดทำความสะอาด
ข้อมูลจำเพาะและลักษณะที่ปรากฏอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า
วาล์ว KM1-M7163-20X A010E1-37W
KM1-M7163-21X A010E1-54W วาล์ว
KM1-M7163-30X A010E1-44W วาล์ว
KGA-M7111-H0X A041E1-48W วาล์ว 88X
KM5-M7174-11X วาล์ว AME05-E2-PSL-13W
KV7-M7111-B0X A041E1-11-48W วาล์ว
วาล์ว KM1-M7162-20X A010E1-35W
KV8-M7162-20X A010E1-55W วาล์ว
KV8-M7162-10X A040-4E1-56W วาล์ว
KV8-M71YA-00X A010E1-56W (48W) วาล์ว
KM1-M7162-11X A040-4E1-54W วาล์ว
วาล์ว KU0-M3410-41X A010E1-32W
KGA-M37P1-00X G010HE1-5W วาล์ว
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
KH2-M7101-00X A040-4E1-3W YTF Head
KGA-M7111-G0X A010E1-59W วาล์วเป่า
KV8-M7535-01X VALVE
KGB-M7163-A0X 37W + 44W + 13W VALVE
KV8-M7163-A0X 37W + 44W + 13W VALVE
KGA-M7111-A0X KGA-M7111-A03 EJECTOR
KV7-M7110-00X / KV7-M7110-10X (วาล์วปรับ L / R)
KGA-M7110-00X / KGA-M7110-10X (L / R ชุดวาล์ว)
KGA-M7111-G0X A010E1-59W YV88X, YV88XG VALVE
KGA-M7111-H0X A041E1-48W YV88X, YV88XG VALVE
KM0-M7182-BOX AME07-E2-PSL-12W YV88X, YV88XG VALVE
KM5-M7174-11X EJECTOR AME05-E2-PSL-10W
KM1-M7163-20X A010E1-37W / 54W / 37W VALVE
KM1-M7163-30X A010E1-44W 44W วาล์ว
KM5-M7174-11X วาล์ว AME05-E2-PSL-13W
วาล์ว A040-4E1-56W (สำหรับ U / D) / KV8-M7162-11X
วาล์ว A040-4E1-54W (สำหรับ U / D) / KM1-M7162-10X
วาล์ว A010E1-35W / 55W KM1-M7162-20X / KV8-M7162-20X
AME05-E2-34W EJECTER 21W
KHY-M7152-00 EJECTER
KHY-M7152-01 EJECTER
KHY-M7153-00 วาล์ว
KHY-M7153-01 KOGANEI JA10AA-21W วาล์ว 0.2-0.5MpaYS24
วาล์ว KHY-M7153-00 KOGANEI JA10AA-21W 0.2-0.5MpaYS24
KHY-M7154-01X / KHY-M7154-00 / KHY-M7154-01 YS12 วาล์วบิต
5322 360 10207 A010E1-37W KM1-M7163-20X VALVE
KV6-M7171-10X ชุดวาล์ว
KGS-M7171-A0X EJECTOR AME05-E2-PSL-32W YG100
KM0-M7182-B0X EJECTOR
9498 396 01089 EJECTOR AME05-E2-PSL-32W YG100
KGS-M7171-AOX EJECTOR
KGK-M9267-01X คู่มือ YG100
วาล์ว KKD-M7151-00
KHY-M7155-01 CAP FILTER
ฝากรอง KHY-M7155-00X
KHY-M7152-00 วาล์ว KOGANEI AME05-E2-34W สูญญากาศ EJECTOR
KHY-M7154-00 BIT 1
KHY-M7154-01 BIT 1
KHY-M7155-00 CAP FILTER 1
9965 000 03808 วาล์ว 55W
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
KHY-M7151-00 KHY-M7151-01 EJECTOR
KHY-M7151-011 นักแสดงเรซิ่น YG12
KJJ-M717B-002 JA10AA-22W วาล์ว
KHY-M7156-00 BIT CAP YS
วาล์ว KHY-M7153-003 JA10AA-21W
KHY-M7154-00 BIT
KHY-M7156-00 BIT CAP
KHW-M9129-00 เข็มขัด 1 ตัวสายพาน
KV8-M8883-A0X
KKE-M9127-00 BELT 1, สายพานลำเลียง
KKE-M919R-00 เข็มขัดสายพานลำเลียง
KKE-M917H-00 BELT, ตัวยึด 1250 มม
KKE-M917H-50 เข็มขัด, สายพานลำเลียง 1540 มม
YS12 VITVE BIT KHY-M7154-01X
5322 360 10208 วาล์ว TOPAZ ขึ้น / ลง
5322 281 20198 VALVE A040-4E1
KHY-M7156-00 KHY-M7156-01 BIT CAP YG12
KGS-M37P1-00X YAMAHA YG88R วาล์ว, เพลาเป่า
9498 396 01199 วาล์ว, เพลาเป่า
KGR-M7111-F0X ตัวตรวจจับสัญญาณสูญญากาศ YG88
KV7-M7111-B0X 48 VACUUM EJECTOR
หมวกกรอง KM5-M7174-G0
5322 462 11024 ตัวกรอง CAP, พลาสติก
KGB-M7163-00X EJECTOR
KGB-M7163-00X YAMAHA EJECTOR
KM8-M7163-02X หน่วย YAMAHA YV100X MICRO EJECTOR หน่วย
KV8-M7163-01X ชุดอุปกรณ์หน่วย YV100X
9498 396 02932 MC-1 วาล์ว KOGANEI JA10AA-22W
KJJ-M717B-00X MC-1 วาล์ว KOGANEI JA10AA-22W
KV8-M7162-00X วาล์วโซลินอยด์ YV100XG
KM5-M7174-C1X EJECTOR BASE
KGT-M7163-00X KV8-M7163-A0X 37W + 44W + 13W VALVE
KM5-M7174-00X VACUUM EJECTOR
5322 360 10327 Assembleon Valve
5322 360 10469 Assembleon Valve
KGA-M37P1-00X Assembleon Valve
K87-M2140-00X
